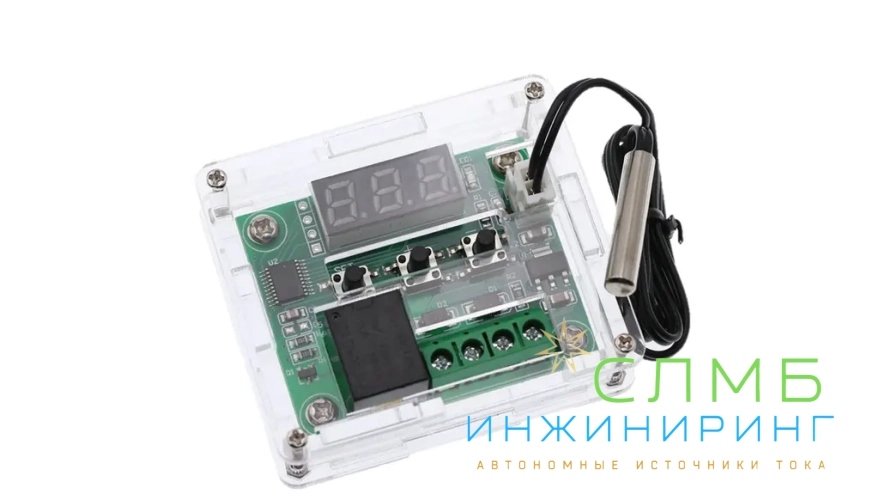

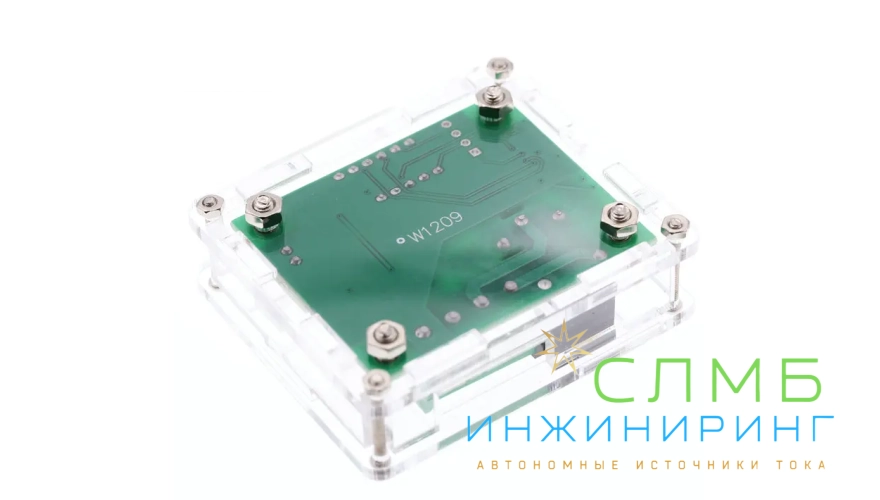

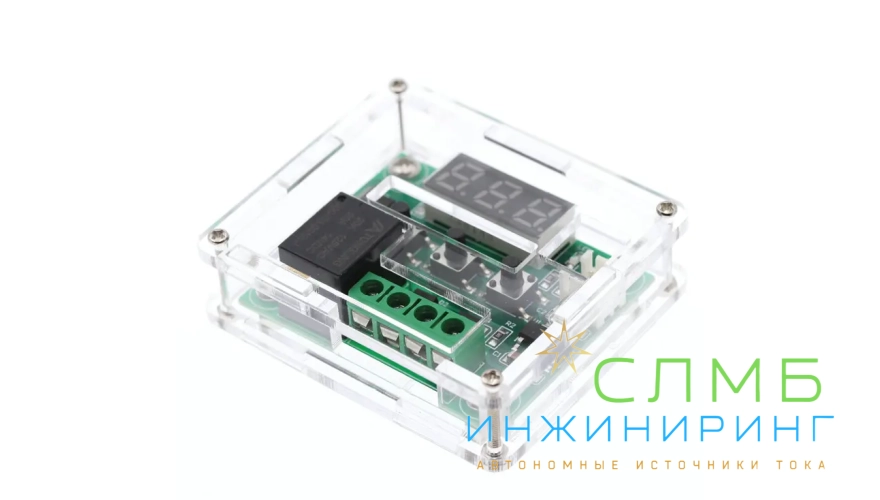

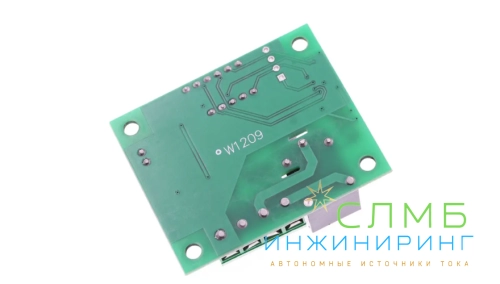

ТЕРМОРЕЛЕ W1209 — ОБЗОР И ИНСТРУКЦИЯ

Цифровое термореле (программируемый терморегулятор) W1209 — это устройство, созданное для поддержки температур в заданном диапазоне. Оно используется в различных системах автоматизации (инкубаторов, теплицах, системах отопления, бойлеров и т.д).

Технические характеристики W1209

• Напряжение питания: 12 В
• Потребляемая мощность: 35 мА (65 мА при замкнутом реле)
• Максимально переключаемый ток: 5 А
• Максимальное напряжение на контактах: 250 В
• Температурный диапазон: −50 ºС ... +110 ºС
• Точность управления: 0.1 ºС
• Гистерезис точность: 0.1 ºС
• Частота обновления: 0.5 с
• Терморезистор: NTC (10К 0.5%, водонепроницаемый)
• Количество реле: 1 шт.
• Влажность: 20 % ... 85 %

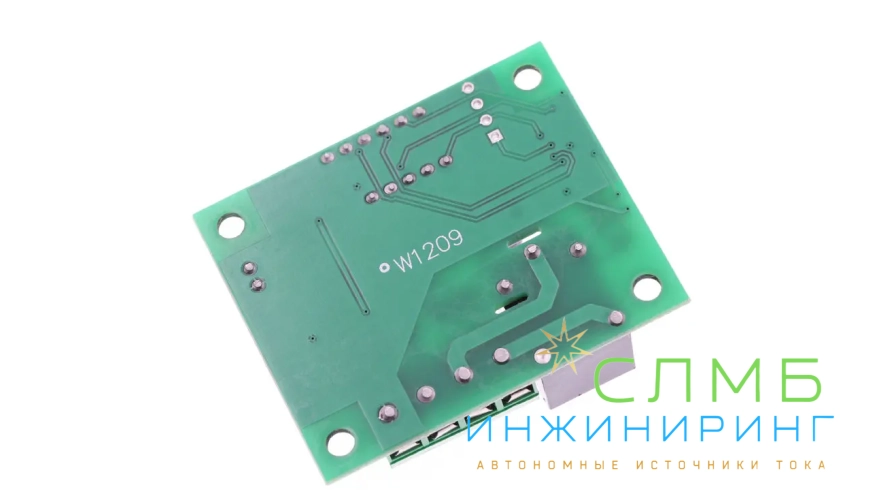

Общие сведения

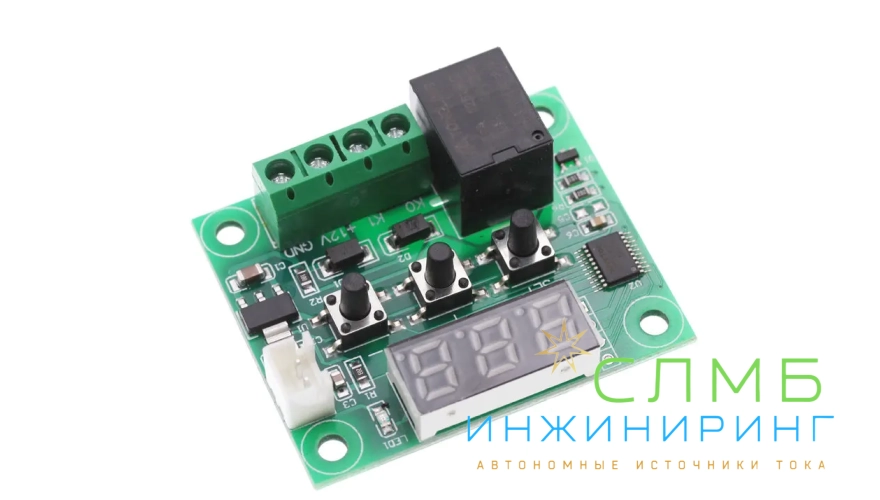

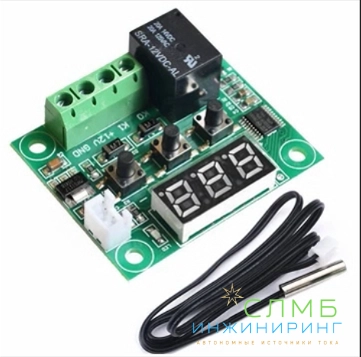

На терморегуляторе присутствует трех-разрядный индикатор (HS310281K), отображающий температуру от −50 ºС до +110 ºС. Температура от −10ºС до −50ºС и от 100ºС до 110ºС отображает без десятичной доли, что вполне хватает для бытового использования. Также, на плате расположен красный светодиод «LED1» дублирующий включение реле.

Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев). Изменяется режим при помощи трех кнопок управления.

Назначение кнопок:

• «SET» — выбор режима работы и настройка параметров
• «+» — увеличение параметра
• «-» — уменьшение параметра

Пример: при режиме работы «С» и выставленной температуре 25ºС, реле сработает при достижении температуры 25ºС а отключится при 23ºС.

Настройки термостата (W1209)

Для входа в режим настройки нужно удерживать кнопку «SET» в течении 5 секунд, после чего кнопкой «+» или «—» выбрать изменяемое меню (P0 . . . P6).

Для входа и выхода с меню, необходимо однократное нажатие кнопки SET.

PO — Режим работы термостата

В данном разделе меню устанавливается режим работы С — охлаждение или H — нагрев, при выборе режима C, реле сработает, когда температура упадет до заданного значения.

Если выбран режим H, то реле сработает если при повышении температуры до заданного значения будет активировано реле температуры.

P1 — Настройка гистерезиса

В данном пункте меню настраивается гистерезис (разница между температурой включения и выключения), значение от 0.1 °C до 15.0 °C, по умолчанию 2 °C, шаг изменения 0.1 °C.

К примеру, если установлено значение в 2 °C, а температура работы 20 °C и режим H, то при температуре 22 °C, термостат отключит нагрев, а при температуре 18 °C включит нагрев.

P2 — Верхний предел температуры

Установка верхнего предела температуры значение от −45 °C до 110 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P3 — Нижний предел температуры

Установка нижнего предела температуры значение от −50 °C до 105 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P4 — Корректировка температуры

В этом разделе можно откалибровать показания термометра, при условии, если у вас есть образцовый термометр, значение от −7 до 7, по умолчанию 0, шаг изменения 1.

P5 — Задержка включения реле

Здесь, устанавливается задержка включения 0 ... 10 минут.

P6 — Верхний придел температуры отключения

Меню настройки аварийного превышения температуры от 0 °C до +110 °C, по умолчанию выключен OFF.

Сброс на заводские параметры

1. Отключить питание
2. Нажмите и удерживайте «+» и «-»
3. Включите питание

На дисплее появится надпись 888, настройки сброшены.
