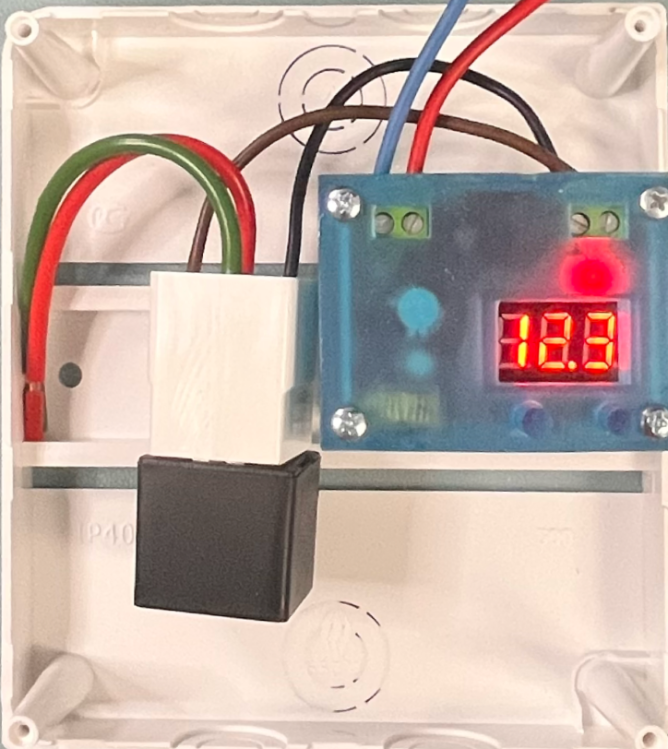

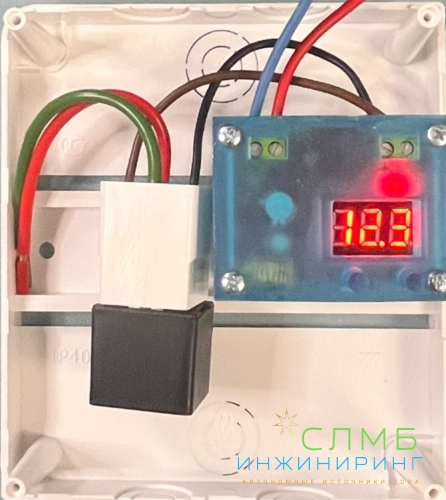

Bayliss BP - защита АКБ от разряда 12/24В 20-200А

Модуль контроля разряда аккумулятора

Назначение

Конструктивное исполнение

• Корпус: пластиковый, вмещает 2–6 автоматических выключателей.

• Защитная крышка: прозрачная, позволяет визуально контролировать компоненты.

• Степень защиты: IP40 (защита от пыли, отсутствует влагозащита).

• Цвет: белый.

• Размеры корпуса (Д × В × Ш): 140×125×85 мм.

• Рабочий диапазон температур: от −25 ∘C до +65 ∘C.

Основные компоненты и их характеристики

Управляющий модуль XH‑M609

• Входное напряжение: 12−30 В постоянного тока.

• Максимальный ток: до 3 А.

• Погрешность измерения напряжения: ±0,1 В.

• Размеры: 42×57×19 мм.

• Функции: цифровая индикация напряжения, настройка порогов срабатывания, гистерезиса и задержки.

Силовое реле

• Напряжение катушки: 12 В или 24 В.

• Ток коммутации: 20 А, 70 А или 200 А (на выбор).

• Назначение: коммутация нагрузки по сигналу от управляющего модуля.

Совместимость с аккумуляторами

Модуль поддерживает:

• свинцово‑кислотные АКБ;

• литий‑ионные аккумуляторы;

• батареи солнечных панелей.

Функциональные возможности

Автоматическое отключение нагрузки при достижении порогового напряжения.

Самовосстановление: повторное включение при восстановлении напряжения (настраивается гистерезис).

Цифровая индикация: текущее напряжение отображается на 3‑значном светодиодном дисплее.

Гибкая настройка:

• порог отключения (с точностью 0,1 В);

• гистерезис (разность между напряжением отключения и включения);

• задержка срабатывания (0−10 мин).

Энергонезависимая память: сохранение настроек при отключении питания.

Калибровка: корректировка показаний напряжения для повышения точности.

Принцип работы

1. Модуль постоянно отслеживает напряжение аккумулятора.

2. При снижении напряжения до установленного порога управляющий модуль XH‑M609 отправляет сигнал на отключение.

3. Силовое реле размыкает цепь, прекращая подачу нагрузки.

4. При достижении нужного уровня напряжения реле снова замыкает цепь (учитывается гистерезис и задержка).

Область применения

• Системы резервного питания.

• Солнечные электростанции.

• Телекоммуникационное оборудование.

• Мобильные и автономные устройства с аккумулятором.

• Транспортные средства (катера, автодома, спецтехника).

• Объекты с автономным энергоснабжением.

Преимущества

• Универсальность: совместим с различными типами АКБ и токами нагрузки.

• Точность: погрешность измерений составляет всего 0,1 В.

• Надёжность: работает в широком диапазоне температур.

• Удобство: цифровая индикация и простая настройка параметров.

• Компактность: корпус для DIN‑рейки с местом для автоматов.

• Защита АКБ: предотвращает глубокий разряд, что продлевает срок службы батареи.

• Визуальный контроль: прозрачная крышка позволяет следить за состоянием компонентов.

Комплектация

• Управляющий модуль XH‑M609.

• Силовое реле (на выбор: 20 А, 70 А или 200 А).

• Пластиковый корпус на 6 мест с прозрачной крышкой.

• Крепежные элементы для установки на DIN‑рейку.

• Инструкция по настройке и эксплуатации.
