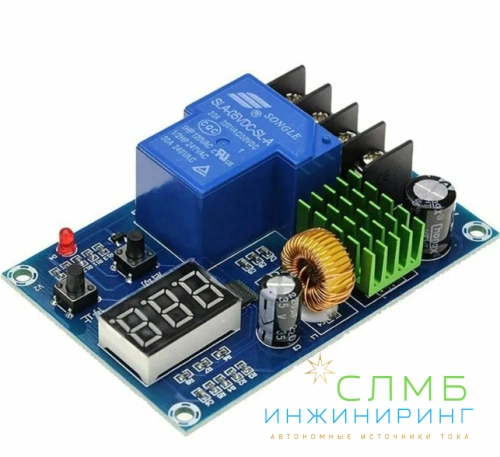

Модуль контроля заряда/разряда АКБ 30А XH-M604 1 000 ₽

Распространенные приложения и варианты использования

• Питание низковольтных устройств от источников с более высоким напряжением (например, преобразование 12 В в 5 В)
• Системы с питанием от аккумулятора для регулирования уровня напряжения
• Самодельные электронные устройства, требующие стабильных источников питания
• Драйверы светодиодов и контроллеры двигателей
• Проекты на базе Arduino и микроконтроллеров

Технические характеристики

Модуль XH-M604 оснащен функцией регулировки напряжения и отличается высокой эффективностью. Ниже приведены его основные технические характеристики:

Ключевые технические детали

Конфигурация и описания контактов

Инструкции по использованию

Как использовать XH-M604 в электрической цепи

Подключите Входное напряжение:

• Подключите положительную клемму источника питания к контакту VIN+ .
• Подключите заземляющую клемму источника питания к контакту VIN- .
• Убедитесь, что входное напряжение находится в диапазоне от 4 до 38 В постоянного тока.

Подключите Выходную нагрузку:

• Подключите положительную клемму нагрузки к контакту VOUT+ .
• Подключите клемму заземления нагрузки к контакту VOUT- .

Отрегулируйте выходное напряжение:

• Для регулировки выходного напряжения используйте встроенный потенциометр.
• Поворачивайте потенциометр по часовой стрелке, чтобы увеличить выходное напряжение, и против часовой стрелки, чтобы уменьшить его.
• Для точной регулировки используйте мультиметр.

Включение питания:

• После того как все соединения будут надежно закреплены, подайте питание на источник входного сигнала.
• Проверьте выходное напряжение и убедитесь, что оно соответствует требованиям вашей нагрузки.

Важные аспекты и лучшие практики

• Отвод тепла: При токе выше 2 А обеспечьте надлежащий отвод тепла, установив радиатор или используя активное охлаждение (например, вентилятор).
• Входное напряжение: Для правильной работы убедитесь, что входное напряжение как минимум на 1,5 В выше желаемого выходного напряжения.
• Полярность: Дважды проверьте полярность подключения, чтобы не повредить модуль.
• Тестирование нагрузки: Постепенно увеличивайте нагрузку, чтобы убедиться, что модуль работает в пределах номинальных значений силы тока и напряжения.

Пример: использование XH-M604 с Arduino UNO

XH-M604 можно использовать для питания Arduino UNO, понижая входное напряжение с 12 до 5 В. Ниже приведен пример подключения:

1. Подключите источник питания 12 В постоянного тока к контактам VIN+ и VIN- XH-M604.
2. Отрегулируйте потенциометр, чтобы установить выходное напряжение на 5 В.
3. Подключите VOUT+ вывод к 5V выводу Arduino, а VOUT- вывод — к GND выводу Arduino

Устранение неполадок и часто задаваемые вопросы

Общие проблемы и решения

Вопросы и ответы

Может ли XH-M604 повышать напряжение?

• Нет, XH-M604 — это понижающий преобразователь, который может только понижать напряжение.

Какой максимальный ток может выдержать модуль?

• Модуль может выдерживать ток до 5 А при надлежащем отводе тепла. Для непрерывной работы рекомендуется не превышать ток в 4 А.

Можно ли использовать XH-M604 с аккумулятором?

• Да, модуль можно использовать с аккумулятором, если входное напряжение находится в указанном диапазоне (от 4 до 38 В).

Как понять, что модуль перегревается?

• Если модуль становится слишком горячим на ощупь или выходное напряжение становится нестабильным, возможно, он перегревается. Чтобы решить эту проблему, используйте радиатор или вентилятор.

Следуя этой инструкции, вы сможете эффективно использовать XH-M604 в своих проектах и устранять распространенные неполадки.

Защита АКБ от низкого напряжения

Модуль XH‑M604 можно использовать для защиты аккумулятора (АКБ) от глубокого разряда, если правильно настроить его пороги и соблюсти условия эксплуатации.

Как это работает

Модуль отслеживает напряжение на АКБ и через встроенное реле размыкает цепь нагрузки, когда напряжение падает ниже заданного порога (защита от глубокого разряда). При восстановлении напряжения до допустимого уровня цепь снова замыкается.

Ключевые характеристики модуля

• Входное напряжение: DC 6–60 В (максимум 80 В).

• Номинальный ток: до 20 А.

• Максимальный кратковременный ток: до 30 А.

• Точность измерения напряжения: ±0,1 В.

• Шаг настройки порога: 0,1 В.

• Тип выхода: прямое управление нагрузкой через реле.

• Совместимые АКБ: свинцово‑кислотные, литий‑ионные, Ni‑Cd, Ni‑MH.

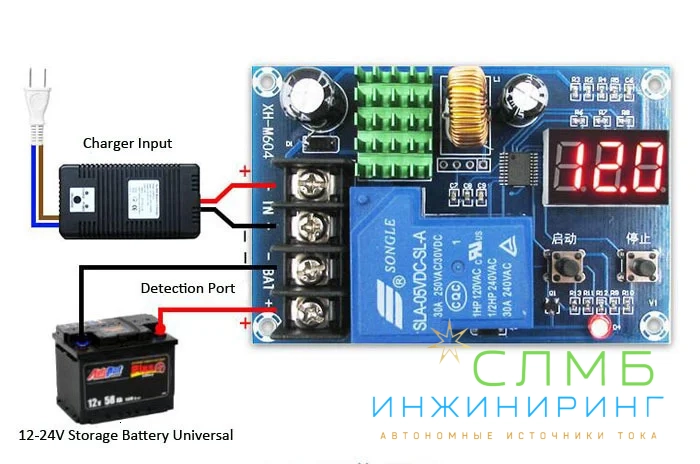

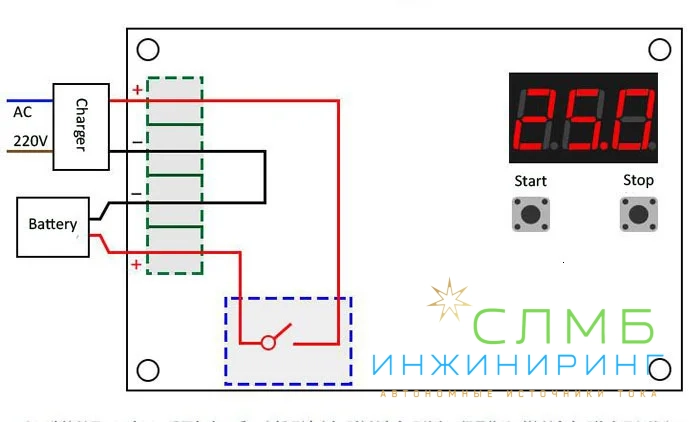

Как подключить нагрузку через XH‑M604

1. IN+ / IN− — подключите аккумулятор к входу модуля.

2. BAT+ / BAT− — подключите нагрузку к клемме BAT - управляемой клемме. Т.к. модуль изначально разрабатывался как ограничитель перезаряда аккумуляторов. выход модуля обозначен BAT, фактически означает выход модуля.

3. Выход реле — включите нагрузку в цепь, управляемую реле модуля.

Важно: нагрузка должна потреблять ток не выше номинального для модуля (20 А). При токах выше 20 А используйте внешнее реле или MOSFET‑ключ, а XH‑M604 оставьте только для управления сигналом.

Настройка порога отключения

1. Удерживайте кнопку Start 3 секунды — дисплей начнёт мигать.

2. Кнопками Start и Stop установите нижнее напряжение отключения (например, для 12‑В свинцово‑кислотного АКБ — 10{,}5–11{,}0 В).

3. Отпустите кнопки — значение сохранится.

Рекомендация: для 12‑В свинцово‑кислотного АКБ типичные пороги:

• отключение: 10,5–11,0 В;

• включение: 12,0–12,5 В.

Важные ограничения и меры предосторожности

• Ток нагрузки. Не превышайте 20 А непрерывно. Для мощных нагрузок используйте внешнее реле.

• Полярность. Соблюдайте правильность подключения IN+/IN− и BAT+/BAT−. Ошибка может вывести модуль из строя.

• Тепловой режим. При токах близких к 20 А обеспечьте отвод тепла (вентиляция, радиатор).

• Тип АКБ. Убедитесь, что выбранные пороги соответствуют химическому типу вашего аккумулятора.

• Точность. Погрешность измерения ±0,1 В — учитывайте это при настройке критических порогов.
