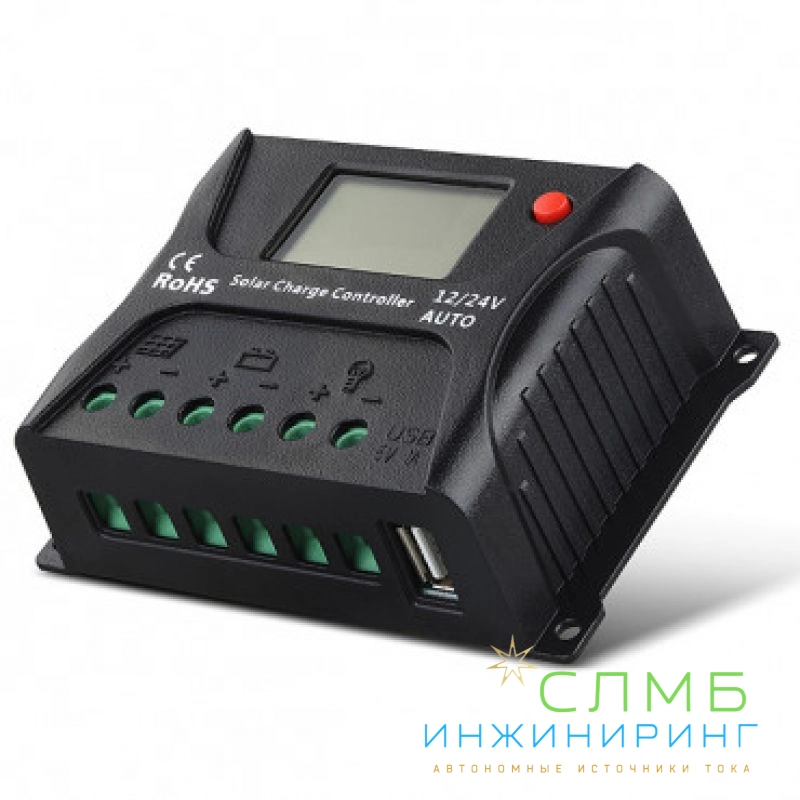

Солнечный контроллер Солнечный контроллер SRNE SR-HP2410 12/24V 10A PWM

PWM контроллер заряда солнечных батарей на 10 А, разработан для фотоэлектрических систем на 12/24 В. Определение напряжения системы происходит автоматически. Контроллер оптимизирует процесс заряда, не допуская перезаряда аккумуляторов.

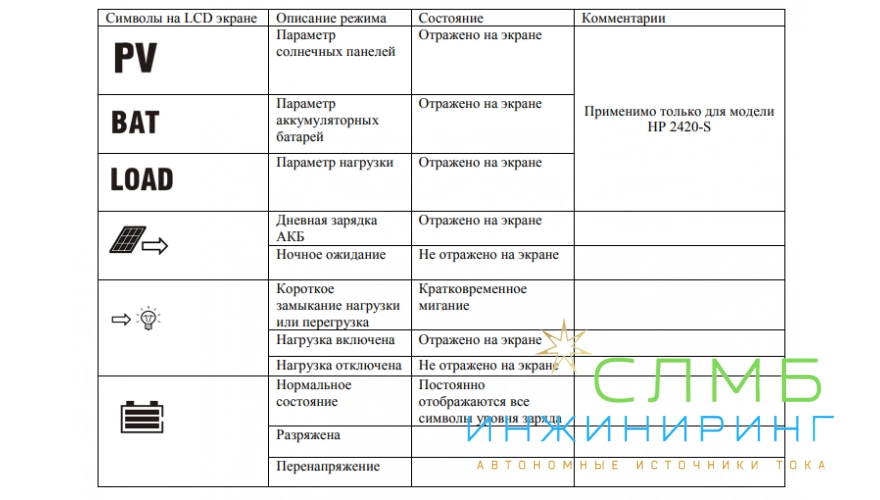

Контроллер оснащён ЖК-дисплеем и кнопкой управления, с помощью которой можно регулировать настройки. Простая и понятная индикация позволяет пользователю определять уровень заряда аккумулятора, состояние освещения, а также распознавать ошибки в системе. Контроллер показывает напряжение на СБ и АБ.

Защиты в контроллере SR-HP2410

• защита от перегрузок;
• защита от обратной полярности;
• защита от чрезмерного заряда и разряда;
• защита от молний;
• защита от короткого замыкания.

Основные особенности модели

• Напряжение системы 12/24 В распознаётся контроллером автоматически
• Силовая схема контроллера реализована на принципе широтно-импульсной модуляции (ШИМ)
• В данном контроллере применён модернизированный трёхступенчатый алгоритм зарядки АКБ.
• При использовании температурного датчика контроллер автоматически вводит температурную компенсацию параметров.
• Контроллер обеспечивает защиту от перезаряда АКБ, перегрузки, чрезмерного разряда АКБ, от короткого замыкания.
• Широкий диапазон рабочих режимов нагрузки облегчает применение продуктов к различным типам нагрузки.
• Реализована функция стабильного пуска нагрузки высокой мощности.
• Контроллер имеет графический LCD экран с наглядным интерфейсом по управлению основными режимами.
• Обладая промышленным корпусом контроллер может успешно эксплуатироваться в различных климатически условиях.

Монтаж и подключение

Запрещается:

• накрывать контроллер
• устанавливать в пожароопасных помещениях
• допускать попадание влаги и атмосферных осадков на корпус и контактные группы контроллера.
• подвергать инвертор прямому солнечному свету
• располагать контроллер в местах доступных для детей

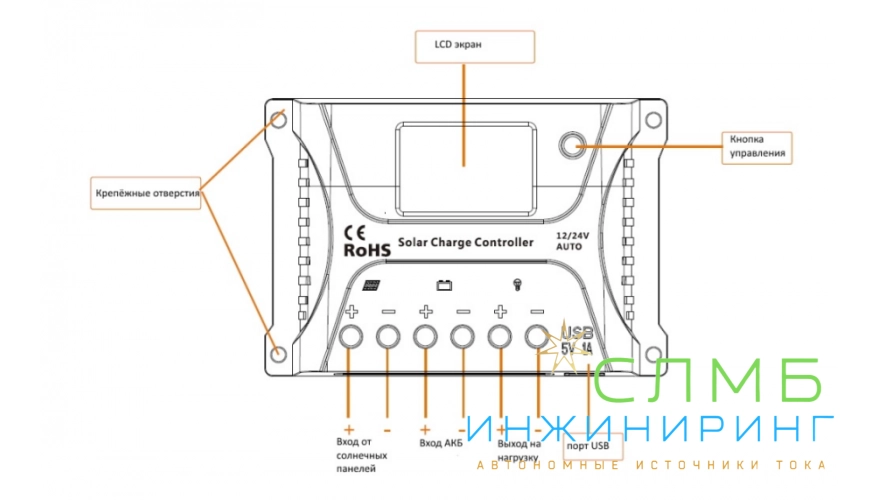

Подключение

1. Подключите аккумуляторные батареи. Проверьте правильность полярности подсоединяемых проводников. Проводники следует применять минимально возможной длины. Для подсоединения АКБ рекомендуется применят гибкий медный кабель сечением не менее 4 мм2 . При успешном подключении к исправной батарее дисплей контроллера должен включиться. 6
2. Подключите солнечные панели. Если солнечный свет в данный момент поступает на панели в достаточном количестве и напряжение на панели достаточно (напряжение на солнечных панелях больше, чем напряжение батареи) на дисплее устройства включится пиктограмма солнечной панели. В противном случае проверьте полярность подключения. Для подсоединения солнечных панелей рекомендуется применят специальный кабель FR сечением 4 мм2 .
3. Подключите выводы нагрузки к контактам контроллера "Load". Ток нагрузки не должен превышать номинальный ток контроллера.
4. При необходимости заземления подлежит заземлению положительный полюс!
5. Для сохранения ресурса аккумуляторной батареи требуется её регулярно заряжать! Полная зарядка АКБ возможна если энергия от солнечных панелей превосходит энергию потребления. Рекомендуется не реже одного раза в месяц принудительно полностью зарядить АКБ.
6. Регулярно проверяйте надёжность затяжки болтовых кабельных соединений. Ненадёжность контактного соединения снижает эффективность работы контроллера и допускает возможность повреждения контакта.
