ИС1-12-1700У инвертор, преобразователь напряжения DC/AC, 12В/220В, 1700Вт

Инвертор ИС1-12-1700У (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 12 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.

Инверторы серии ИС1 – это новая линейка инверторов, усовершенствованная по своим функциональным и конструктивным особенностям. Инверторы обладают повышенной надежностью и большей электробезопасностью.

Возможная схема подключения

Инверторы ИС1 оптимальны для использования в системах резервного и альтернативного электропитания (солнечная и ветровая энергия).

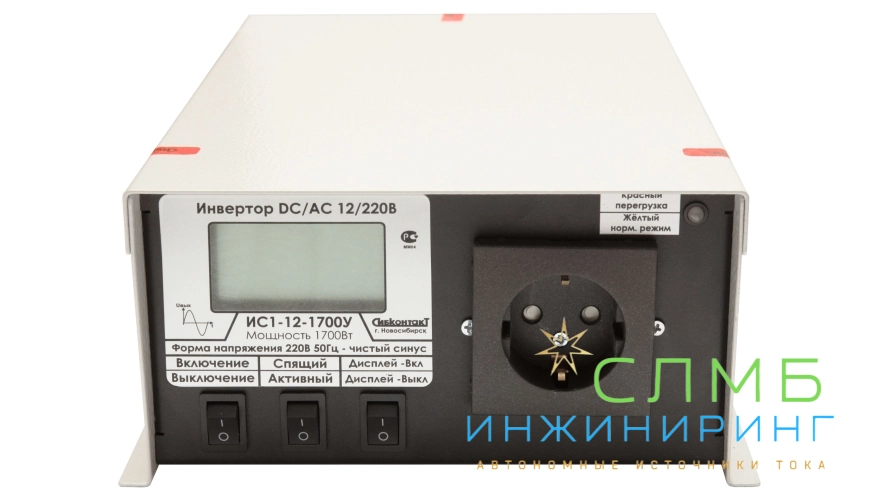

На LCD-дисплее отображаются параметры:

• в первой строке - напряжение на входе инвертора (численно в Вольтах)
• во второй строке - уровень заряженности аккумулятора в процентах от максимального значения и в графическом виде (заполнением полосы)
• в третьей строке – Напряжение на выходе инвертора в Вольтах и мощность подключенной нагрузки (численно, в киловаттах);
• в четвертой строке – мощность подключенной нагрузки в процентах от номинального значения и в графическом виде (заполнением полосы).

В целях сбережения электроэнергии предусмотрена возможность отключения индикатора с помощью тумблера Вкл./Выкл.

Особенности инверторов ИС1:

• Защита от попадания встречного напряжения 220В на выход инвертора

Зачастую при самостоятельной сборке систем бесперебойного питания, потребитель неправильно строит узел коммутации между сетью (или генератором электрической энергии) и инвертором. В результате чего, возможно попадание встречного напряжения 220В на выход инвертора. Данная защита предназначена для того, чтобы в такой ситуации инвертор не вышел из строя. Он просто отключится до исчезновения встречного напряжения.

• Высокое качество выходного синусоидального напряжения

Коэффициент несинусоидальности выходного напряжения всего 2 %. Это очень высокий показатель, позволяющий с минимальными потерями в мощности эксплуатировать нагрузки индуктивного характера (например, электродвигатели или трансформаторы).

• Повышенное время работы на максимальной мощности

Время работы в режиме перегрузки увеличено до 5 сек, что позволяет эффективно запускать инертную нагрузку, требующую длительного действия повышенных пусковых токов.

• Снижены пульсации тока, потребляемого от аккумулятора

Это повышает срок службы аккумуляторной батареи за счет потребления от нее стабильного тока с минимальным коэффициентом пульсаций.

• Улучшены параметры электро-магнитной совместимости

Прибор наводит меньше помех, как на непосредственно подключенную к нему нагрузку, так и на приборы, восприимчивые к помехам по радиоканалу.

• Больше возможностей для удобного монтажа

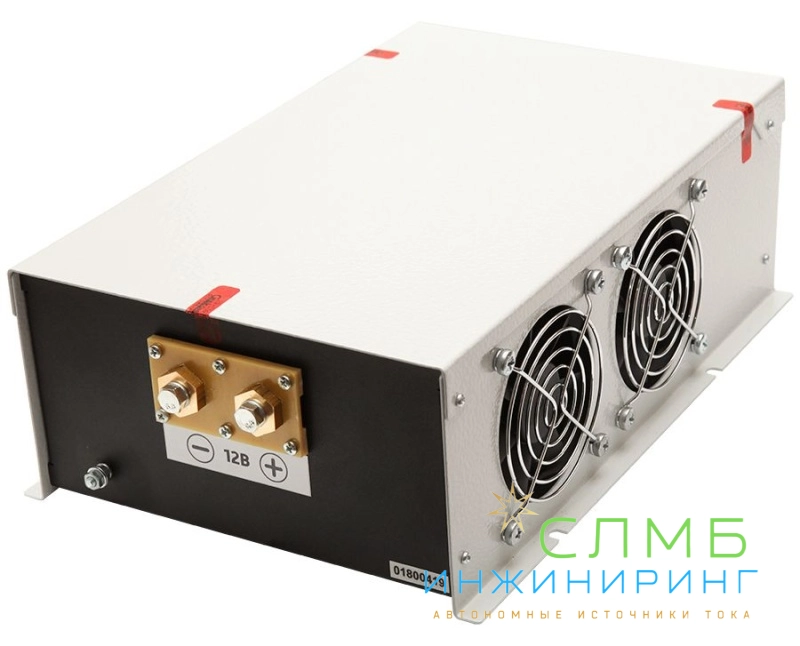

Вход и выход инвертора разнесены на противоположные стороны; возможно увеличение длины входных проводов до 3 м по желанию покупателя.


Встроенные защиты:

• Защита от попадания встречного напряжения 220В на выход инвертора
• Защита от короткого замыкания

При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор не выйдет из строя. Он отработает этот режим в течение нескольких секунд, затем отключится и будет периодически пытаться запуститься. Как только короткое замыкание будет устранено, инвертор автоматически вернется в рабочее состояние!

• Защита от перегрузки

Если мощность подключенного оборудования превысит номинальную мощность инвертора, тогда сработает защита от перегрузки. Инвертор не выйдет из строя, он отработает перегрузку в течение нескольких секунд, затем, если величина нагрузки не войдет в заданные пределы (не более 1700У Вт), произойдет отключение инвертора с последующими периодическими попытками перезапуска. После устранения перегрузки инвертор автоматически вернется в рабочее состояние.

• Защита от повышения напряжения питания

Если напряжение питания превысит 16 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.

• Тепловая защита (защита от перегрева)

Защищает инвертор от перегрева при эксплуатации на предельных нагрузках или при повышенной t0окружающей среды. При достижении t0 внутри корпуса +70 0С инвертор отключается, после остывания - автоматически включается.

• Защита аккумулятора от полной разрядки (от снижения напряжения)

При снижении входного напряжения ниже 10,5 В инвертор автоматически отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.

• Режим энергосбережения ("спящий" режим)

В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления (менее 30 мА). При появлении нагрузки более 30 Вт инвертор восстановит рабочее состояние.

Какое оборудование Вы сможете подключить к ИС1-12-1700У?

Инвертор ИС1-12-1700У оптимален для использования в системах альтернативной энергетики (солнечной и ветряной электроэнергии).

ИС1-12-1700У - это инвертор широкого применения. Вы можете подключать любое оборудование, рассчитанное на работу от напряжения 220 В:

• аудио-, видео-, бытовая техника
• компьютеры
• электроинструменты (дрели, пилы, перфораторы и др.)
• отопительные котлы
• промышленное оборудование
• телекоммуникационное оборудование
• электродвигатели
• допускается работа на все виды нагрузок: активную, индуктивную, емкостную.
