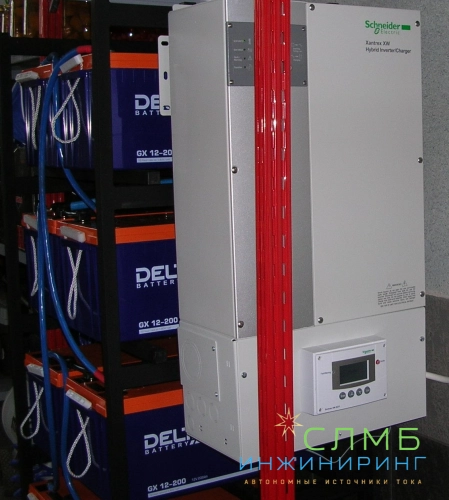

Schneider XW4548 4,5кВт 48В Xantrex 865-1040-61
Данный инвертор будет являться сердцем новой системы XW мощностью до 36 кВт, предназначенной для бесперебойного или автономного электроснабжения жилых и коммерческих зданий.
Модель Xantrex XW включает в себя высококачественный синусный преобразователь постоянного тока, мощное зарядное устройство, а также трансферное реле переключения.
Наиболее интересные функции инвертора XW, отличающие его от всех других:
- наличие 2-х входящих линий переменного тока (городская сеть и генератор) позволяет использовать инвертор в качестве АВР (автоматического ввода резерва)
- добавление энергии от АКБ при пиковых нагрузках увеличивает лимит мощности потребления
- интерактивное взаимодействовие с сетью позволяет "подмешивать" энергию от альтернативных источников к сети в режиме on-line (без отключения от сети)
- может быть подключен к компьютеру через сетевой мост или по беспроводной связи, а также настраивается для удаленного мониторинга через интернет при наличии GSM-модема
- автоматически контролирует включение/выключение генератора для заряда АКБ, позволяя заряжать АКБ и от сети, и от генератора (при отсутствии внешней сети)
Инвертор/зарядное устройство НОВОГО поколения для систем бесперебойного / автономного питания и возобновляемой энергии.
Xantrex™ выводит на рынок гибридный инвертор / зарядное устройство нового поколения Xantrex XW. Данный инвертор будет являться сердцем новой системы XW мощностью до 36 кВт, предназначенной для бесперебойного или автономного электроснабжения жилых и коммерческих зданий.
Модель Xantrex XW включает в себя высококачественный синусный преобразователь постоянного тока, мощное зарядное устройство, а также трансферное реле переключения.
Для обеспечения штатного или резервного электропитания инвертор Xantrex XW способен работать как в автономном режиме, так и при автоматическом взаимодействии с городской сетью. К инвертору Xantrex XW также могут быть напрямую подключены генератор и альтернативные источники возобновляемой энергии.
Система Xantrex XW позволяет наращивание мощности до 24 кВт в 1-фазном или до 36 кВт в 3-фазном режимах.
Разработанный с учетом рекомендаций экспертов, инвертор Xantrex XW устанавливает новые стандарты качества, надежности и удобства в эксплуатации. В конструкции гибридного инвертора Xantrex XW нашли применение новейшие разработки и компоненты. Дизайн и конструкция инвертора позволяет упростить и ускорить монтаж всей системы. Такие характеристики, как высокий КПД и возможность 2-кратной пусковой перегрузки делает данный инвертор поистине уникальным. Ни один из других инверторов/зарядных устройств не может сравниться с XW ни по рабочим характеристикам, ни по внешнему виду.
Преимущества:
- Мощность до 6,0 кВт, пиковая мощность - до 12,0 кВт (15 c, 53 А rms)
- Стыковка до 6 инверторов (сетевой кабель, 1 x 24 кВт или 3 x 12 кВт)
- Чистая синусоида, бесшумная работа
- 2 входящих линии "город" и "генератор" с автоматическим выбором
- Автоматический запуск резервного генератора (опция XW-AGS)
- Режим поддержки сети: "добавление" до 18 кВт при пиковых нагрузках
- Установка периодов времени поддержки сети, заряда АКБ и работы генератора
- Режим "добавления" (смешения) энергии от альтернативного источника для экономии или экспорта
- Мощное зарядное устройство - программируемое от 1 до 100 А (48 В=)
- Предустановленные параметры заряда различных типов АКБ
- Трех- или двухстадийный алгоритм заряда АКБ с возможностью программирования параметров
- Точные цифровые показания параметров работы системы
- Графические шкалы отображения заряда АКБ и потребляемой мощности нагрузки
- Звуковой сигнал разряда АКБ и отчеты о сбоях
- Программируемый AUX контакт 12 В, 250 мА
- Встроенный байпас инвертора/зарядного устройства
- Возможность подключения к PC для мониторинга и программирования
Технические характеристики инверторов Xantrex XW
| Гибридный инвертор XANTREX XW | XW6048 | XW4548 | XW4024 |
|---|---|---|---|
| Номинальная мощность | 6000 Вт | 4500 Вт | 4000 Вт |
| Пиковая мощность | 12000 Вт (15 с) | 9000 Вт (20 с) | 8000 Вт (20 с) |
| Пиковая сила тока | 53 А rms (15 с) | 40 А rms (20 с) | 35 А rms (20 с) |
| Эффективность при 100% нагрузке | 91,50% | 93,00% | 89,00% |
| Форма волны переменного тока | Чистая синусоида | ||
| Собственное потребление (раб. режим без нагр.) | 28 Вт | 26 Вт | 24 Вт |
| Собственное потребление (спящий режим) | < 7 Вт | ||
| Выходное напряжение переменного тока | 230 В ±3% | ||
| Диапазон входного переменного тока | 165-280 В | ||
| Ограничение входного переменного тока | 60 А | ||
| Диапазон частоты входного переменного тока | 45-55 Гц (по умолчанию), 40-68 Гц (настройка) | ||
| Номинальная постоянная сила тока | 26,1 А | 19,6 А | 17,4 А |
| Номинальная выходная частота | 50,0 Гц ±0,1 Гц | ||
| Гармонические искажения | < 5% при ном. нагрузке | ||
| AUX-реле контакта управления | 0-12 В, макс. 250 мА, пост. ток | ||
| Номинальный входной постоянный ток | 50,4 В | 50,4 В | 25,2 В |
| Диапазон входного постоянного тока | 44-64 В | 22-32 В | |
| Сила постоянного тока при ном. мощности | 131 А | 96 А | 178 А |
| Макс. сила постоянного тока зарядного устройства | 100 А | 85 А | 150 А |
| Кос. φ | 0,98 | ||
| Размеры инвертора | 58,0 x 41,0 x 23,0 см | ||
| Вес инвертора | 57 | 52 | |
| Размеры упаковки | 71,1 x 56,5 x 26,7 см | ||
| Вес с упаковкой | 60 | 55 | |
| Используемые АКБ | Открытые, AGM, GEL, с прогр. параметрами | ||
| Емкость АКБ | от 100 до 1000 Ач | ||
| Температурная компенсация | Датчик в комплекте | ||
| Конфигурация нескольких инверторов | 1Ф: до 3 параллельно, 3Ф: 1 инвертор на фазу | ||
| Гарантия | 2 года | ||
| Температурный режим работы | от -25 С° до 70 С°
| ||
