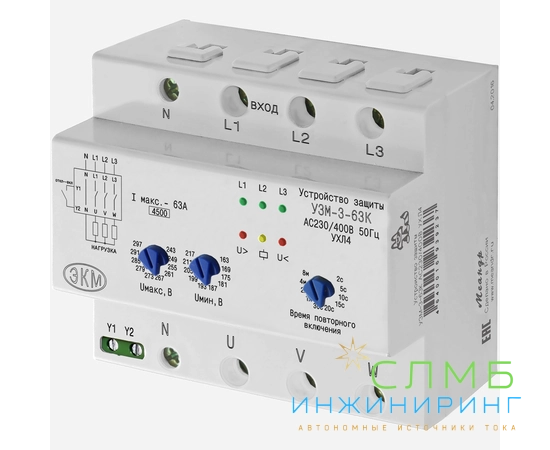

УЗМ-3-63К AC230В/AC400В УХЛ4
Артикул:
4640016939237
Характеристики
Тип
Защита от перенапряжений
Ток, А
63
Форм -фактор
DIN-рейка
По запросу
Цены и наличие по запросу
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ
Устройство защиты многофункциональное УЗМ-3-63 (далее устройство) предназначено для:
отключения оборудования при нарушении порядка чередования фаз, выходе значения напряжения и/или частоты в трехфазных сетях за нормативные/установленные параметры;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
После подачи напряжения питания на вход устройства, включаются зеленые индикаторы L1, L2 и L3. Если напряжение находится в заданных пользователем пределах, то нагрузка подключается к сети питающего напряжения и зажигаются жёлтый индикатор работы исполнительного реле.
В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.
Индикация параметров функционирования устройства работает в следующих режимах:
если напряжение питания одной из фаз превышает верхний порог отключения, то включается красный индикатор "U>", происходит отключение исполнительного реле (желтый индикатор работы реле гаснет). При возврате напряжения сети в установленные пределы, начинается отсчёт выдержки времени повторного включения. После окончания отсчёта времени (задается пользователем в интервале от 0,1 до 10 секунд) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается;
если напряжение одной из фаз выходит за нижний порог отключения, то включается индикатор "
если произошло нарушение порядка чередования фаз, то происходит отключение нагрузки, а индикаторы "U" включаются попеременно;
если произошло изменение частоты сети более чем на 10%, то происходит отключение нагрузки, а индикаторы "U" мерцают одновременно;
если в сети имеется разница в уровне напряжения между фазами более 25%, то после отключения нагрузки индикаторы "U" медленно одновременно включаются/отключаются.
Пользователь самостоятельно может изменить задержку времени включения (в интервале от 0,1 до 10 секунд) с помощью ручки регулировки, расположенной на лицевой части устройства.
ОСНОВНЫЕ ОСОБЕННОСТИ
Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
Контроль частоты сети 45-50 Гц;
Контроль порядка чередования фаз;
Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
Номинальный ток коммутации 63А по каждой из фаз;
Двухпороговая защита от перенапряжения(задержка срабатывания): >верхнего порога срабатывания/(0,2с), >300В/(20мс)
Двухпороговая защита от снижения напряжения /(задержка срабатывания): < нижнего порога срабатывания/(10с) и <130В/(100мс)
возможность изменять время задержки повторного включения в интервале от 0,1 до 10 секунд;
Встроенная варисторная защита от импульсных скачков сетевого напряжения
Время коммутации нагрузки при скачках напряжения - 30 мс;
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает гарантированную защиту нагрузки при соблюдении следующих условий:
высота над уровнем моря не более 2000м;
окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий;
вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении не более 9.8м/с2;
устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
конденсация влаги на поверхности изделия не допускается.
СХЕМЫ ПОДКЛЮЧЕНИЯ
схема подключения УЗМ-3-63 схема подключения УЗМ-3-63
ВНИМАНИЕ!
При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе и представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе и варисторной защитой.
Устройство устанавливается на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 35мм2. На лицевой панели устройства расположены два индикатора– двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ТЕСТ» ручного управления, а так же ручки регулировки уставок срабатывания устройства.
ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты УЗМ-3-63
