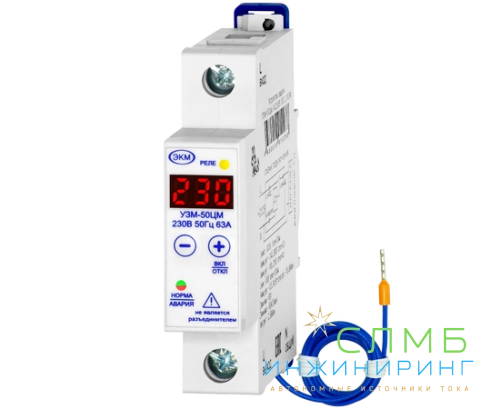

УЗМ-50ЦМ УХЛ4
Артикул:
4680019912288
Характеристики
Тип
Защита от перенапряжений
Ток, А
63
Форм -фактор
DIN-рейка
По запросу
Цены и наличие по запросу
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ
Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для:
отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
После подачи напряжения Устройство выдерживает время перехода в режим готовности (5 секунд). При этом индикация не работает. Если напряжение находится в допустимых пределах начинается отсчет времени включения нагрузки. В процессе отсчета зеленым цветом мигает индикатор "норма/авария", указывая на отсчёт выдержки времени включения, а на дисплее отображается время оставшееся до включения Устройства. По окончании отсчета времени нагрузка подключается к сети питающего напряжения и зелёный индикатор начинает гореть постоянно. Если в процессе отсчета напряжение сети выйдет за установленные пороги срабатывания, то отсчет времени сбросится, на дисплее отобразится значение напряжения сети, а индикатор "норма/авария" будет гореть красным цветом.
В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.
Если напряжение питания выйдет за установленные верхний или нижний пороги, то начнется отсчет задержки срабатывания устройства (0,2 секунды для верхнего порога и 10 секунд для нижнего). Если в процессе отсчета напряжение сети не вернется в заданные пороги срабатывания, произойдет отключение нагрузки от питающей сети. При возврате напряжения в установленные пределы начинается отсчёт выдержки времени повторного включения. После окончания отсчёта времени (по умолчанию 10 секунд) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается.
Настройка параметров работы Устройства:
Установка верхнего порога срабатывания: Для установки верхнего порога срабатывания необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение верхнего порога срабатывания устройства "Uhi". Через 1 секунду на дисплее отобразится значение порога срабатывания. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 240 до 295В (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд;
Установка нижнего порога срабатывания: Для установки нижнего порога срабатывания необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение нижнего порога срабатывания устройства "ULo". Через 1 секунду на дисплее отобразится значение порога срабатывания. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 100 до 190В (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд;
Установка времени повторного включения нагрузки: Для установки времени повторного включения нагрузки необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение "ton". Через 1 секунду на дисплее отобразится значение задержки включения нагрузки. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 3 до 999 секунд (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд;
Установка ограничения мощности нагрузки: Для установки порога ограничения мощности потребляемой нагрузкой необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение "Phi". Через 1 секунду на дисплее отобразится текущее значение порога срабатывания в кВт. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 0,5 до 14,5 кВт (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд. Далее необходимо у становить значение времени задержки отключения нагрузки при превышении установленного порога срабатывания по потребляемой мощности (пункт меню "t P"). При выборе данного пункта меню на дисплее отобразится текущее значение времени задержки срабатывания устройства. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 1 до 999 с (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд. ВНИМАНИЕ! после установки значения времени задержки срабатывания устройства при превышении заданного порога срабатывания по потребляемой мощности, Устройство предложит защитить выбранные настройки трехзначным PIN- кодом. Для этого после индикации на экране надписи PIN необходимо в течение 5 секунд кнопками "+" и "–" установить значение от 1 до 999. Если PIN- код введен, то устройство далее будет запрашивать его каждый раз для изменения параметров ограничения мощности нагрузки.
ОСНОВНЫЕ ОСОБЕННОСТИ
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе. Установка осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 25мм2.
Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для:
отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
После подачи напряжения Устройство выдерживает время перехода в режим готовности (5 секунд). При этом индикация не работает. Если напряжение находится в допустимых пределах начинается отсчет времени включения нагрузки. В процессе отсчета зеленым цветом мигает индикатор "норма/авария", указывая на отсчёт выдержки времени включения, а на дисплее отображается время оставшееся до включения Устройства. По окончании отсчета времени нагрузка подключается к сети питающего напряжения и зелёный индикатор начинает гореть постоянно. Если в процессе отсчета напряжение сети выйдет за установленные пороги срабатывания, то отсчет времени сбросится, на дисплее отобразится значение напряжения сети, а индикатор "норма/авария" будет гореть красным цветом.
В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.
Если напряжение питания выйдет за установленные верхний или нижний пороги, то начнется отсчет задержки срабатывания устройства (0,2 секунды для верхнего порога и 10 секунд для нижнего). Если в процессе отсчета напряжение сети не вернется в заданные пороги срабатывания, произойдет отключение нагрузки от питающей сети. При возврате напряжения в установленные пределы начинается отсчёт выдержки времени повторного включения. После окончания отсчёта времени (по умолчанию 10 секунд) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается.
Настройка параметров работы Устройства:
Установка верхнего порога срабатывания: Для установки верхнего порога срабатывания необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение верхнего порога срабатывания устройства "Uhi". Через 1 секунду на дисплее отобразится значение порога срабатывания. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 240 до 295В (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд;
Установка нижнего порога срабатывания: Для установки нижнего порога срабатывания необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение нижнего порога срабатывания устройства "ULo". Через 1 секунду на дисплее отобразится значение порога срабатывания. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 100 до 190В (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд;
Установка времени повторного включения нагрузки: Для установки времени повторного включения нагрузки необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение "ton". Через 1 секунду на дисплее отобразится значение задержки включения нагрузки. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 3 до 999 секунд (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд;
Установка ограничения мощности нагрузки: Для установки порога ограничения мощности потребляемой нагрузкой необходимо последовательным нажатием на кнопку "-" вывести на дисплей значение "Phi". Через 1 секунду на дисплее отобразится текущее значение порога срабатывания в кВт. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 0,5 до 14,5 кВт (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд. Далее необходимо у становить значение времени задержки отключения нагрузки при превышении установленного порога срабатывания по потребляемой мощности (пункт меню "t P"). При выборе данного пункта меню на дисплее отобразится текущее значение времени задержки срабатывания устройства. После чего необходимо зажать кнопку "-" на время пока значение на дисплее не начнет мигать. Нажатием кнопок "+" или "–" установить необходимое значение в диапазоне от 1 до 999 с (допускается зажимать кнопки "+" или "–" для быстрого изменения значения). Запись данных происходит, если на кнопки не было нажатий в течение 5-ти секунд. ВНИМАНИЕ! после установки значения времени задержки срабатывания устройства при превышении заданного порога срабатывания по потребляемой мощности, Устройство предложит защитить выбранные настройки трехзначным PIN- кодом. Для этого после индикации на экране надписи PIN необходимо в течение 5 секунд кнопками "+" и "–" установить значение от 1 до 999. Если PIN- код введен, то устройство далее будет запрашивать его каждый раз для изменения параметров ограничения мощности нагрузки.
ОСНОВНЫЕ ОСОБЕННОСТИ
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе. Установка осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 25мм2.
