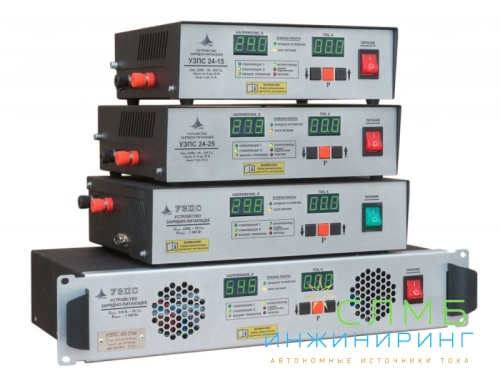

Зарядные устройства серии УЗПС-М для аккумуляторов на 12В, 24В, 36В, 40В, 48В, 60В и 72 Вольта 0 ₽
Зарядные устройства серии УЗПС-М предназначены для автоматического заряда и подзаряда свинцово-кислотных, щелочных, гелевых и литий-железо-фосфатных (LiFePo4) аккумуляторных батарей с номинальным напряжением: 12В, 24В, 36В, 40В, 48В, 60В и 72 Вольта.
Модельный ряд зарядных устройств серии УЗПС-М: УЗПС 24-25М, УЗПС 24-40М, УЗПС 48-20М и УЗПС 72-15М.
Расшифровка обозначения устройств на примере УЗПС 24-40М: УЗПС — устройство зарядно-питающее стабилизированное; 24 — номинальное напряжение АБ (Вольт); 40 — максимальный ток заряда (Ампер); М — модернизированное.
Режимы работы УЗПС: «ЗАРЯДНОЕ УСТРОЙСТВО» и «БЛОК ПИТАНИЯ».
Зарядные устройства серии УЗПС-М относится к классу профессиональных зарядных устройств широкого применения.Устройства выпускаются в корпусе настольного исполнения и в корпусе для установки в стойку 19″ (высота корпуса — 2U).
Основные технические характеристики
| Наименование параметра | Обозначение модели | |||
|---|---|---|---|---|
| УЗПС 24-25М | УЗПС 24-40М | УЗПС 48-20М | УЗПС 72-15М | |
| Номинальное напряжение питания | 220 Вольт, частотой 50 Гц | |||
| Диапазон напряжения питания | от 187 до 253 Вольт | |||
| Номинальная мощность, Вт | 750 | 1500 | 1500 | 1500 |
| Номинальные напряжения АБ | 6, 12, 24 Вольт | 12, 24, 36, 48 Вольт | 24, 48, 60, 72 Вольт | |
| Выходной ток | до 25 Ампер | до 40 Ампер | до 20 Ампер | до 15 Ампер |
| Дискретность уставки тока заряда | 0,1 Ампер | 0,1 Ампер | 0,1 Ампер | 0,1 Ампер |
| Выходное напряжение | до 32,0 Вольт | до 32,0 Вольт | до 64,0 Вольт | до 99,0 Вольт |
| Дискретность уставки выходного напряжения | 0,1 Вольт | 0,1 Вольт | 0,1 Вольт | 0,1 Вольт |
| Габаритные размеры УЗПС настольного исполнения (Ш×В×Г), мм | 290×80×233 | 338×82×234 | 338×82×234 | 338×82×234 |
| Масса устройств УЗПС настольного исполнения, не более | 3,1 кг | 3,9 кг | 3,9 кг | 3,9 кг |
| Габаритные размеры УЗПС для установки в стойку 19″ (Ш×В×Г), мм | ----- | 482×88×260 | 482×88×260 | 482×88×260 |
| Масса устройства в стойку 19«, не более | ------ | 4,5 кг | 4,5 кг | 4,5 кг |
| Материал корпуса | Сталь | |||
| Тип охлаждения | Автономное, принудительное | |||
Алгоритм (профиль) заряда аккумуляторных батарей
Заряд аккумуляторной батареи производится автоматически, поэтапно:
- Первая ступень — производится заряд установленным стабилизированным током (параметр Р1), до достижения аккумуляторной батарей напряжения, установленного параметром Р3.
- Вторя ступень — производится заряд батареи при постоянном стабилизированном напряжении равным напряжению установленного параметром Р3. Ток заряда постепенно снижается. Время работы на второй ступени ограничивается параметром Р4.
- Третья ступень — производится подзаряд («содержание») аккумуляторной батареи при стабилизированном напряжении равным значению установленного параметром Р2. Длительность
3-й ступени не ограничена по времени. - Возможность изменения параметров работы устройства позволяет подобрать оптимальные характеристики для заряда конкретной аккумуляторной батареи.
Область применения зарядных устройств серии УЗПС
В зависимости от типа, устройства УЗПС рекомендуется применять по следующим назначениям:
- заряд автомобильных аккумуляторов, включая аккумуляторы, работающие в системе «Stop&Start» или
«i-stop system»; - заряд кальциевых аккумуляторных батарей;
- заряд щелочных аккумуляторных батарей;
- заряд тяговых аккумуляторных батарей;
- заряд авиационных аккумуляторных батарей;
- заряд и подзаряд (содержания) стартерных аккумуляторов дизель-генераторов (ДГА, ДЭС, ДГУ);
- гелевых и AGM батарей;
- заряд и подзаряд (содержания) резервных аккумуляторных батарей, буферный режим;
- источник стабилизированного напряжения.
Отличительные особенности зарядных устройств серии УЗПС:
- Универсальность — способность заряжать АКБ с различным номинальным напряжением и емкостью.
- Возможность использования в качестве источника стабилизированного напряжения.
- Предусмотрена выдача в цепи дистанционной сигнализации сигнала «АВАРИЯ» («сухие контакты»).
- Возможность совместной работы с «Устройством тестирования аккумуляторных батарей УТАБ 12-60/65» в составе комплекса автоматического тестирования аккумуляторных батарей (только для моделей: УЗПС 24-40М, УЗПС 48-20М и УЗПС 72-15М).
- возможность работы нескольких устройств в последовательном или параллельном подключении.
- Все устанавливаемые параметры хранятся в энергонезависимой памяти.
- Малые габариты и вес.
