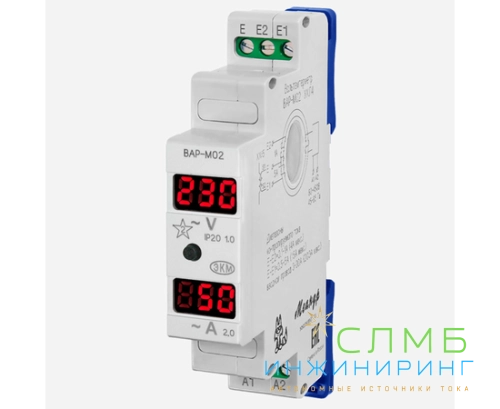

Вольтметр/Амперметр ВАР-М02 АС20-450В УХЛ4 400Гц

НАЗНАЧЕНИЕ
Цифровой вольтамперметр ВАР-М02 (далее устройство) предназначен для контроля текущего значения напряжения питания и тока нагрузки в электрических цепях переменного тока. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора

ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Питание устройства осуществляется от контролируемой цепи. При подаче питания, если напряжение питания находится в диапазоне от 20 до 450 В, то на цифровом индикаторе осуществляется отображение текущего значения величины напряжения питания, а так же текущего значения тока. Устройство имеет функцию памяти минимального и максимального значений напряжения сети, разницы между данными значениями, а так же количества отключений питания с момента последнего сброса. Отображение соответствующей информации осуществляется по нажатию кнопки управления на лицевой стороне Устройства. 1-е нажатие - отображение максимального значения напряжения сети. 2-е нажатие - отображение минимального значения напряжения сети. 3-е нажатие - отображение разницы между максимальным и минимальным значениями. 4-е нажатие - отображение количества отключений питания. Сброс значений осуществляется зажатием кнопки переключения на время более чем 5 секунд. Возврат к отображению значения напряжения сети происходит автоматически, при отсутствии нажатий на кнопку управления в течении 5 секунд. Ток измеряется контактным и бесконтактным способами, при помощи встроенного или внешнего трансформатора тока. Диапазон измеряемого тока устанавливается кнопкой "масштаб". Для выбора максимального значения измеряемого тока необходимо нажать кнопку «масштаб» и удерживать её в течении 5с. Устройство переключится в режим установки коэффициента трансформации, далее однократным нажатием выставить необходимое значение тока. Выбранный диапазон тока будет сохранен в памяти микроконтроллера и вольтамперметр переключиться в рабочий режим автоматически через 20 секунд.

ВАЖНО! Устройство предназначено для технологического контроля текущего значения напряжения питания. Периодической поверке не подлежит.
ВАЖНО! При просмотре значений в памяти Устройства регистрация параметров сети не происходит.

ОСНОВНЫЕ ОСОБЕННОСТИ
Не требует оперативного питания;
Диапазон измерения напряжения - АС20...450В;
Класс точности 1,0;
Наличие памяти событий; максимального и минимального напряжений, их разности и количества отключений.
Бесконтактное измерение тока 0...30А;
Контактное измерения тока (0,0 ... 1,0А, 0,0...5,0А);
Возможность подключения внешнего трансформатора тока до 1000А;
Частота сети 400 Гц

КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены трехразрядный индикатор и кнопка управления Устройством.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
Конденсация влаги на поверхности изделия не допускается;
Высота над уровнем моря не более 2000 м.
ПОДКЛЮЧЕНИЕ УСТРОЙСТВА
Схема подключения ВАР-М02 (0-1А)
Схема подключения ВАР-М02 (0-5А) Схема подключения ВАР-М02 (0-30А) Схема подключения ВАР-М02 (0-1000А)
диапазон от 0 до 1А диапазон от 0 до 5А диапазон от 0 до 30А диапазон от 0 до 1000А
при использовании ТТ ХХ/5А
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры ВАР-М02
