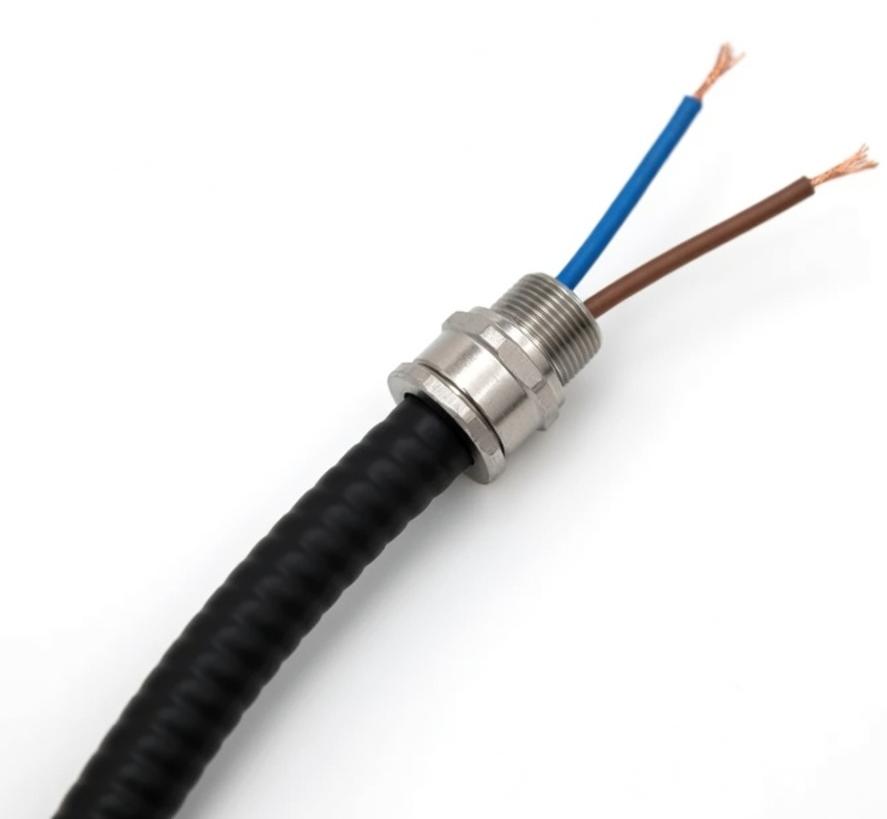

Кабельная сборка МРПИ НГ 20, РКН-20, кабель КГ 2*1,5 1 200 ₽

Описание кабельной сборки

Кабельная сборка, состоящая из металлорукава МРПИ НГ 20, РКН‑20 и кабеля КГ 2×1,5, предназначена для безопасной прокладки и надёжной защиты электрических кабелей в условиях повышенных механических нагрузок и требований пожарной безопасности. Конструкция обеспечивает гибкость монтажа, защиту от внешних воздействий и соответствие нормам электробезопасности.

Разберём составные части подробнее:

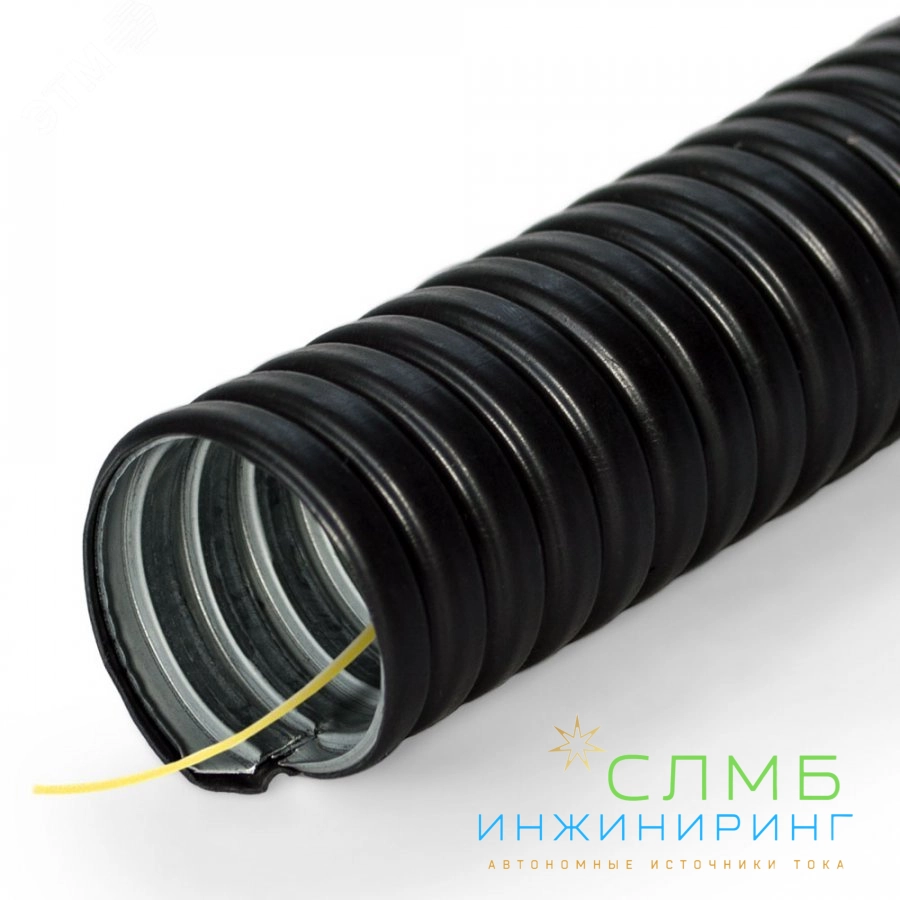

1. Металлорукав МРПИ НГ 20

Гибкий металлорукав в негорючей ПВХ‑изоляции с условным проходом 20 мм.

Основные характеристики:

• Материал: оцинкованная стальная лента, покрытая ПВХ‑изоляцией.

• Условный проход: 20 мм.

• Внешний диаметр: ≈24,1 мм.

• Внутренний диаметр: ≈18,7 мм.

• Степень защиты: IP65 (пыле‑ и влагозащищённый).

• Диапазон рабочих температур: от −40∘C до +60∘C.

• Наименьший радиус изгиба: 130 мм.

• Сопротивление сжатию: 450 Н.

• Цвет: чёрный.

• Особенности: негорючий (соответствует требованиям пожарной безопасности), устойчив к УФ‑излучению, диэлектрическая изоляция.

Назначение: защита кабеля от механических повреждений, влаги, пыли и открытого пламени. Подходит для прокладки внутри помещений и на открытом воздухе, в т. ч. во влажных и пожароопасных зонах.

2. РКН‑20

Соединительный (вводной) фитинг для металлорукава, обеспечивающий герметичное и надёжное соединение с электрооборудованием или монтажной коробкой.

Основные характеристики:

• Тип: муфта вводная негерметичная.

• Диаметр под металлорукав: 20 мм.

• Материал: обычно оцинкованная сталь или пластик с металлическим основанием.

• Назначение: фиксация и заземление металлорукава при вводе в распределительные щиты, коробки, корпуса приборов и т. д.

• Функции:

  • предотвращает перетирание и излом кабеля на выходе из металлорукава;

  • обеспечивает механическую фиксацию рукава;

  • может служить элементом заземления при использовании с заземляющими хомутами.

Применение: используется на концах линии для подключения к электроустановкам, обеспечивая аккуратный и безопасный монтаж.

3. Кабель КГ 2×1,5

Гибкий силовой кабель с медными многопроволочными жилами и резиновой изоляцией.

Расшифровка маркировки:

• К — кабель;

• Г — гибкий;

• 2×1,5 — две медные жилы сечением 1,5 мм2 каждая.

Основные характеристики:

• Номинальное напряжение: до 660 В.

• Токовая нагрузка: до 25 А (зависит от условий прокладки).

• Изоляция жил: резина.

• Оболочка: резина, устойчивая к маслам и озону.

• Диапазон рабочих температур: от −40∘C до +50∘C.

• Минимальный радиус изгиба: не менее 8 наружных диаметров кабеля.

• Срок службы: 4 года (при соблюдении условий эксплуатации).

Назначение: передача электроэнергии в подвижных установках, подключение переносного оборудования, эксплуатация в условиях частых изгибов и вибраций.
